Ansys руководство пользователя

SMRTSIZE, SIZLVL


MAIN MENU > PREPROCESSOR > MESHTOOL



MAIN MENU > PREPROCESSOR > MESHING – SIZE CNTRLS> SMARTSIZE - BASIC

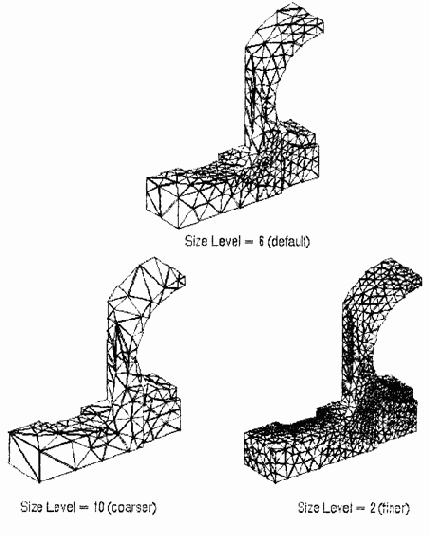

 На рис. 3.3 показано разбиение модели при различных установках SMRTSIZE, включая уровень 6, задаваемый по умолчанию.













Рис.3.3  Различные уровни размера элементов для одной и той же модели.

Улучшенная  категория контроля

Вы можете выбрать улучшенный метод, позволяющий устанавливать индивидуальный контроль объектов вручную. Это позволяет вам «щупать» сетку для лучшего приближения к вашей задаче. Вы можете изменить такие объекты как малое отверстие и малый угол, разбить расширяющиеся и промежуточные факторы. В дополнение, вы можете установить начальный размер элемента с помощью команды ESIZE.

Действие

Команда

Интерфейс

Установка улучшенного контроля
